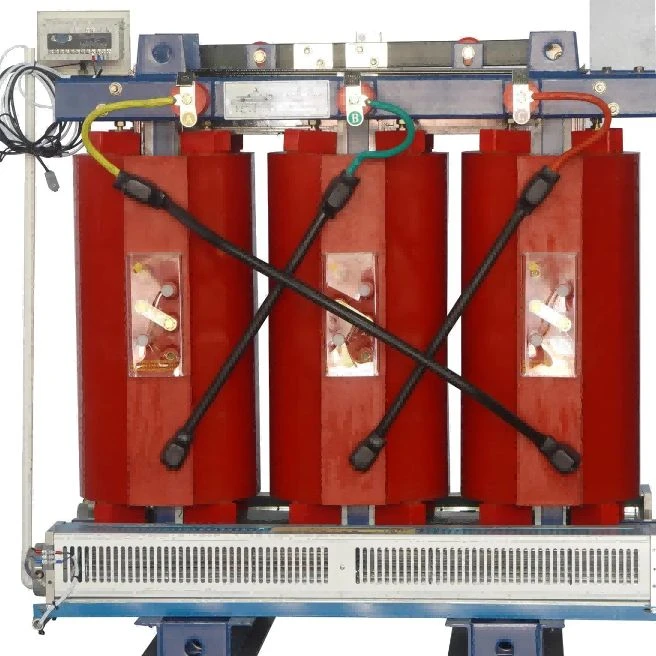

EC Insulator Jiangxi Co., Ltd huwa wieħed mill-manifatturi u fornituri l-aktar affidabbli ta 'transformer tat-tip niexef ta' 750 kva fiċ-Ċina. B'esperjenza abbundanti, aħna impenjati li noffru servizz tad-dwana ta 'kwalità għolja. Nitolbok li tħossok liberu li bl-ingrossa primjum 750 kva transformer tat-tip niexef magħmul fiċ-Ċina hawn mill-fabbrika tagħna.
Introduzzjoni tal-Prodott
It-transformer tat-tip niexef ta '750kVA huwa komunement magħżul għal sistemi ta' distribuzzjoni fuq ġewwa fejn hija meħtieġa provvista ta 'enerġija ta' kapaċità medja- għal faċilitajiet industrijali u kummerċjali. Applikazzjonijiet tipiċi jinkludu impjanti tal-manifattura, bini ta 'uffiċini, sptarijiet, ċentri tad-dejta u proġetti oħra bi kmamar elettriċi ddedikati.
F'ħafna installazzjonijiet, il-kapaċità tat-transformer hija ddeterminata b'aktar mid-domanda attwali tal-enerġija. Il-karatteristiċi tat-tagħmir, l-iskedi operattivi, l-espansjoni futura tat-tagħbija u l-ispazju ta 'installazzjoni disponibbli huma wkoll riveduti matul l-istadju tal-għażla.
Bl-użu ta 'insulazzjoni fonduta tar-reżina epossidika minflok insulazzjoni likwida, dan it-transformer jevita t-tħassib dwar it-tnixxija taż-żejt normalment assoċjat ma' unitajiet mgħaddsa fiż-żejt. L-istruttura ta 'insulazzjoni solida tnaqqas ukoll ix-xogħol ta' manutenzjoni ta 'rutina relatat ma' spezzjoni u sostituzzjoni taż-żejt.
Għal transformer tat-tip niexef ta '750kVA, parametri elettriċi bħal proporzjon tal-vultaġġ, frekwenza, vultaġġ ta' impedenza u grupp ta 'konnessjoni jeħtieġ li jiġu kkonfermati qabel il-produzzjoni. Dawn id-dettalji jaffettwaw direttament id-disinn tal-istralċ, il-prestazzjoni tat-temperatura u l-kompatibilità man-netwerk tad-distribuzzjoni tal-klijent.
Disinn tal-Inġinerija u Karatteristiċi Ewlenin
Il-prestazzjoni tat-transformer tiddependi fuq il-koordinazzjoni bejn iċ-ċirkwit manjetiku, l-arranġament tal-istralċ u s-sistema ta 'insulazzjoni.
Folji tal-azzar tas-silikon orjentati għall-qamħ-jintużaw għall-assemblaġġ tal-qalba. Matul il-manifattura, il-proċess tat-tqattigħ u l-kundizzjoni tal-istivar huma kkontrollati bir-reqqa minħabba li l-kwalità tal-qalba għandha influwenza diretta fuq l-ebda-telf ta 'tagħbija, effiċjenza operattiva u prestazzjoni akustika.
Is-sezzjoni tal-istralċ tadotta kondutturi tar-ram ħielsa mill-ossiġnu-. Meta mqabbel ma 'materjali kondutturi ordinarji, ir-ram b'konduttività stabbli jgħin biex iżomm il-prestazzjoni tat-trażmissjoni kurrenti taħt kundizzjonijiet ta' tagħbija kontinwa. L-istruttura tal-istralċ hija wkoll iddisinjata b'kunsiderazzjoni tas-saħħa mekkanika waqt kundizzjonijiet ta' ċirkwit qasir-.
Proċess tal-ikkastjar tar-reżina epossidika bil-vakwu jiġi applikat wara l-produzzjoni tal-coil. Minflok sempliċement tkopri l-wiċċ tal-istralċ, ir-reżina tippenetra l-lakuni ta 'insulazzjoni u tifforma struttura solida kompatta wara t-tqaddid. Il-kontroll tal-pressjoni tal-vakwu, il-kundizzjoni tar-reżina u t-temperatura tat-tqaddid huwa importanti matul dan l-istadju.
Għal applikazzjonijiet li jeħtieġu monitoraġġ tal-kundizzjoni tat-tħaddim, is-sensuri tat-temperatura PT100 jistgħu jiġu installati fuq fażijiet tal-istralċ. Id-dejta tat-temperatura miġbura waqt it-tħaddim tista 'tgħin lill-persunal tal-manutenzjoni jidentifika bidliet anormali fit-temperatura fi stadju bikri.
Applikazzjonijiet u Kundizzjonijiet ta' Installazzjoni
Fabbriki b'tagħmir ta 'produzzjoni huma wieħed mill-oqsma ta' applikazzjoni komuni għal din il-firxa ta 'kapaċità. Fi proġetti bħal dawn, l-inġiniera ġeneralment jagħtu attenzjoni lill-kurrent tal-bidu tal-mutur, il-varjazzjoni tat-tagħbija u l-influwenza tat-tagħmir elettroniku tal-qawwa.
Bini kummerċjali u faċilitajiet pubbliċi spiss ikollhom prijoritajiet differenti. Spazju limitat tal-kamra tal-elettriku, arranġament tal-ventilazzjoni, rekwiżiti tal-istorbju u regolamenti dwar il-protezzjoni min-nar jistgħu jinfluwenzaw il-pjan ta 'installazzjoni finali.
Sptarijiet u ċentri tad-dejta jeħtieġu tħaddim elettriku stabbli minħabba li ħafna sistemi konnessi ma jistgħux jittolleraw interruzzjonijiet mhux mistennija. L-għażla tat-transformer hija għalhekk ikkunsidrata flimkien mad-disinn ġenerali tad-distribuzzjoni tal-enerġija.
Il-kundizzjonijiet ambjentali m'għandhomx jiġu injorati waqt l-ippjanar tal-proġett. It-temperatura, l-umdità, l-altitudni u l-livell ta 'tniġġis jistgħu jaffettwaw il-koordinazzjoni tal-insulazzjoni u l-prestazzjoni tat-tkessiħ, speċjalment f'reġjuni kostali jew żoni industrijali.
Proċess tal-Manifattura u Spezzjoni tal-Kwalità
Il-produzzjoni tibda bl-ispezzjoni tal-materjal li jkun dieħel. Folji ta 'l-azzar tas-silikon, kondutturi tar-ram, komposti ta' reżina epoxy u materjali ta 'insulazzjoni huma kkontrollati qabel ma jidħlu fil-workshop.
Wara l-approvazzjoni tal-materjal, il-proċess tal-manifattura jkompli bl-assemblaġġ tal-qalba, il-produzzjoni tal-coil, it-trattament tal-insulazzjoni u l-assemblaġġ finali. Kull stadju għandu r-rekwiżiti ta 'kontroll tiegħu stess minħabba li l-prestazzjoni elettrika tiddependi fuq l-eżattezza ta' passi multipli tal-produzzjoni.
L-ikkastjar bil-vakwu huwa parti kritika tal-manifattura tat-transformer tat-tip niexef. It-tekniċi jimmonitorjaw it-temperatura tar-reżina, il-kundizzjonijiet tal-vakwu u l-ħin tat-tqaddid matul il-proċess biex iżommu l-konsistenza tal-insulazzjoni fl-istruttura kollha tal-istralċ.
Qabel il-ġarr, it-trasformaturi lesti jgħaddu minn testijiet tal-fabbrika. Oġġetti ta 'spezzjoni standard jinkludu reżistenza għall-insulazzjoni, reżistenza għall-istralċ, proporzjon tal-vultaġġ, reżistenza dielettrika u testijiet ta' żieda fit-temperatura.
Ir-riżultati tat-test huma rreġistrati flimkien ma 'dokumenti ta' produzzjoni għal traċċar tal-kwalità u reviżjoni tal-klijenti.
Speċifikazzjonijiet Tekniċi
|
Oġġett |
Deskrizzjoni |
|
Tip ta' Prodott |
Transformer tad-Distribuzzjoni tat-Tip Niexef |
|
Kapaċità Rated |
750kVA |
|
Fażi |
Tliet Fażi |
|
Frekwenza |
50Hz / 60Hz |
|
Vultaġġ Primarju |
Personalizzat |
|
Vultaġġ Sekondarju |
Personalizzat |
|
Sistema ta 'Insulazzjoni |
Reżina Epoxy Cast Insulation |
|
Metodu tat-tkessiħ |
Tkessiħ Naturali bl-Arja (AN) |
|
Materjal tal-qalba |
Qamħ-Azzar tas-Silikon Orjentat |
|
Materjal tal-Istralċ |
Ossiġenu-Ram Ħieles |
|
Klassi ta' Insulazzjoni |
Klassi F / H |
|
Monitoraġġ tat-Temperatura |
Sensuri PT100 |
|
Standard Applikabbli |
IEC 60076 |
Parametri elettriċi addizzjonali, inkluż vultaġġ ta 'impedenza, grupp ta' vettur u rekwiżiti ta 'għeluq, huma evalwati abbażi tal-kundizzjonijiet tal-proġett.
Kontroll tal-Produzzjoni u Appoġġ Tekniku
Il-ġestjoni tal-kwalità titwettaq matul il-proċess tal-produzzjoni aktar milli biss fl-istadju finali tal-ispezzjoni.
L-iċċekkjar tal-materjal, is-superviżjoni tal-proċess u l-ittestjar tal-elettriku huma kkombinati biex iżommu l-konsistenza bejn l-unitajiet tat-transformer differenti. Tingħata attenzjoni partikolari lill-kwalità tal-insulazzjoni, l-eżattezza tal-assemblaġġ u r-riżultati tat-test.
Għal proġetti internazzjonali, il-klijenti jistgħu jeħtieġu fajls tekniċi qabel l-installazzjoni jew l-approvazzjoni. EC INSULATOR jista 'jħejji speċifikazzjonijiet, tpinġijiet, rekords tat-test u dokumenti oħra relatati għal reviżjoni tal-inġinerija.
Il-komunikazzjoni matul il-proġett tiffoka prinċipalment fuq il-konferma tad-dettalji tekniċi, tevita differenzi bejn l-informazzjoni tad-disinn inizjali u t-tagħmir fornut finali.
