L-iżolatur tal-KE Jiangxi Co., Ltd huwa wieħed mill-aktar manifatturi u fornituri affidabbli ta 'recloser taċ-ċirkwit awtomatiku fiċ-Ċina. B'esperjenza abbundanti, aħna impenjati li noffru servizz tad-dwana ta 'kwalità għolja. Nitolbok li tħossok liberu li recloser taċ-ċirkwit tal-auto premium bl-ingrossa magħmul fiċ-Ċina hawn mill-fabbrika tagħna.

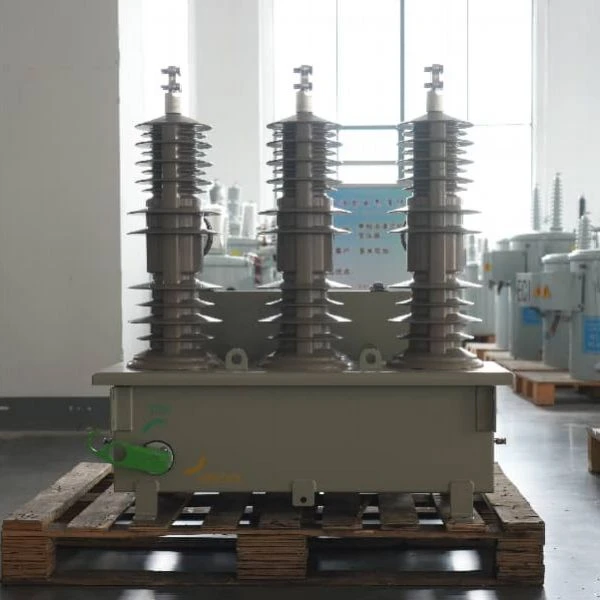

Ħarsa ġenerali tal-prodott

Dan ir-recloser ta 'ċirkwit awtomatiku jimmira linji ta' distribuzzjoni overhead sa 38 kV biex jappoġġja l-funzjonijiet ta 'awto fejqan tal-grilja. Id-deċiżjonijiet kollha ta 'protezzjoni huma ttrattati lokalment ġewwa l-unità, sabiex is-siti jkunu jistgħu jaħdmu b'mod normali mingħajr sistemi ta' kmand esterni. Meta l-ħsarat jitfaċċaw fuq in-netwerk, l-interruzzjoni tal-vakwu flimkien ma 'attwazzjoni manjetika permanenti tagħti rispons mgħaġġel. L-operaturi fuq il-post m'għandhomx għalfejn joqogħdu fuq il-post, u lanqas ma hija meħtieġa konnessjoni attiva SCADA biex iwettqu l-kompiti ewlenin tal-protezzjoni. Dan jagħmel dan l-apparat adattat prattiku għal linji overhead remoti fejn ir-riżorsi tal-komunikazzjoni huma diffiċli biex jinstabu.

Karatteristiċi Ewlenin

B'differenza switchgear standard, dan recloser jista 'jopera kompletament indipendenti fuq il-post. Interruturi tal-vakwu ssiġillati ermetikament jitfu l-arki elettriċi waqt ħsarat fil-grilja. Id-drajv tal-kalamita permanenti tiegħu ma jitlobx manutenzjoni regolari, u jżomm prestazzjoni stabbli ta 'swiċċjar anke wara sigħat twal ta' tħaddim. Il-ħardwer tal-mikroproċessur lokali jaqra l-kundizzjonijiet attwali tal-grilja u jaġġusta s-settings tal-protezzjoni biex jaqblu mal-istatus tan-netwerk li qed jinbidel. It-trasformaturi potenzjali interni jaħsdu l-enerġija operattiva direttament minn kondutturi ħajjin. L-ebda provvista ta 'enerġija awżiljarja separata ma trid tiġi rranġata għall-installazzjoni fuq il-post.

Speċifikazzjonijiet Tekniċi

Klassifikazzjonijiet	Dielettriku Solidu
Klassifikazzjonijiet	15.5kV	27kV	38kV
Standard Applikabbli	IEC 62271-111/ANSI C37.60
Vultaġġ Rated (kV)	15.5	27	38
Kurrent nominali (A)	800	800	800
Frekwenza Rated (Hz)	50/60
Kurrent ta'-żmien qasir stmat (kA)	16/3s
Kurrent ta' Nagħmlu Rated (kAp)	40/41.6
Vultaġġ li jiflaħ għall-Frekwenza tal-Enerġija Rated (kV)	50	60	70
Vultaġġ li jiflaħ l-impuls (kV)	110	150	170
Reżistenza Mekkanika (ħinijiet)	10,000
Medju ta' Interruzzjoni	Vakwu
Mekkaniżmu Operattiv	Attwatur Manjetiku manwali jew Bi-stabbli
Materjal tal-Boxx	HCEP

Applikazzjoni

Bosta siti fuq il-post li jeħtieġu rispons rapidu għall-ħsarat lokali jadottaw dan ir-recloser. Installazzjonijiet tipiċi jkopru netwerks ta 'enerġija rurali, nodi ta' awtomazzjoni ta 'distribuzzjoni remota u punti ta' segmentazzjoni tal-linja għal sistemi ta 'utilità kbar. Meta sseħħ ħsara, is-segmenti tal-linja difettużi jiġu iżolati awtomatikament filwaqt li l-provvista tal-enerġija tibqa’ disponibbli għal sezzjonijiet oħra mhux affettwati. Taħdem tajjeb f'żoni b'infrastruttura ta' komunikazzjoni limitata, kif ukoll f'siti li jagħtu prijorità għolja lill-immaniġġjar mgħaġġel tal-ħsarat.

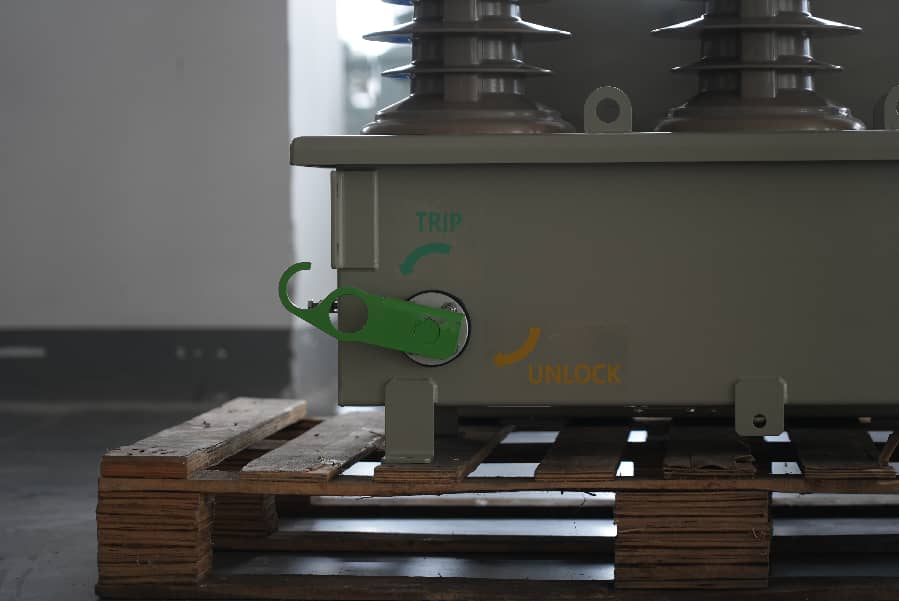

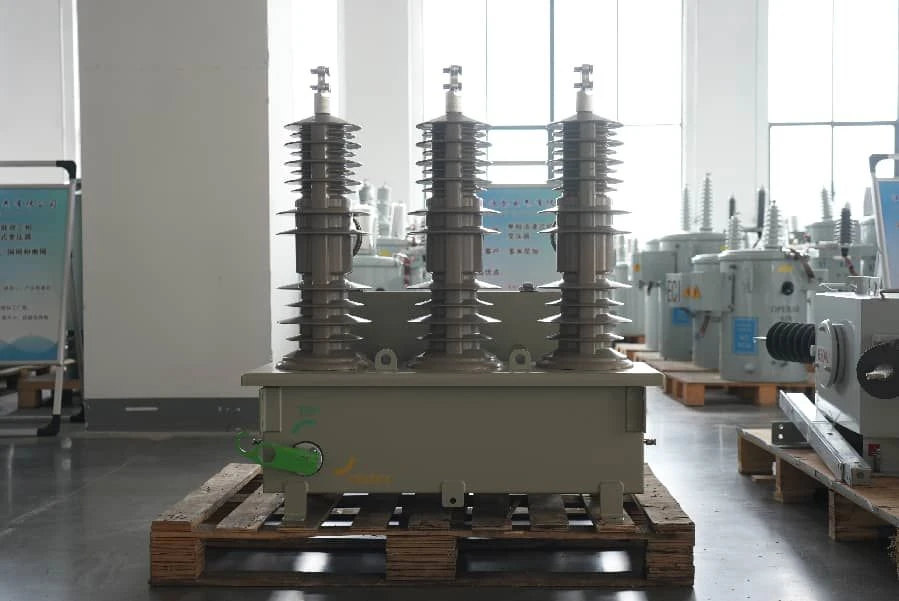

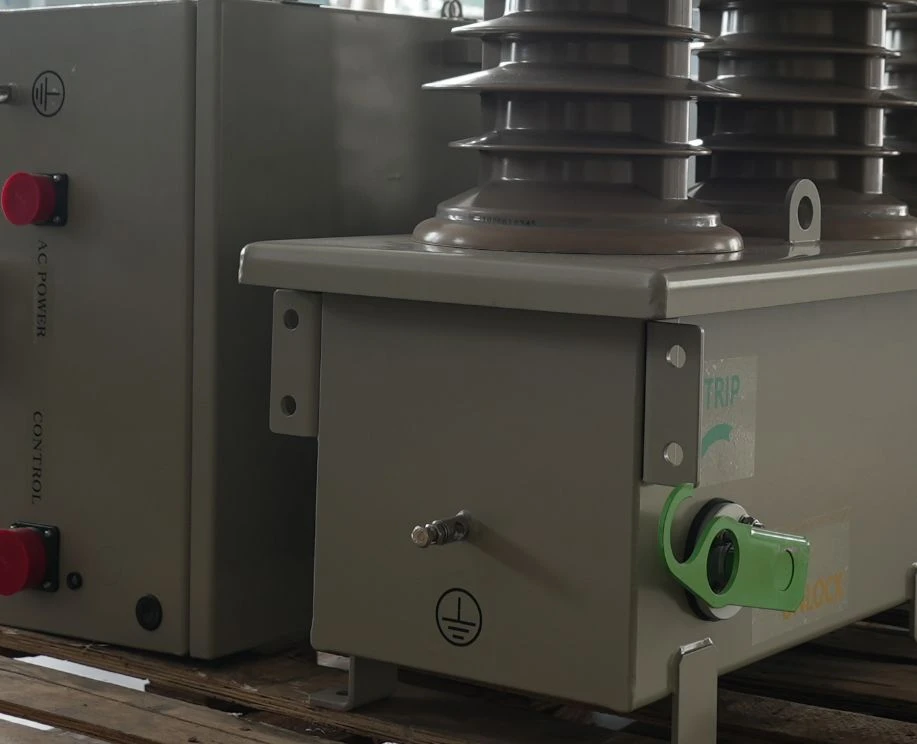

Kostruzzjoni/Disinn

L-unità hija mibnija għall-immuntar dirett fuq barra tal-arblu. Interruturi tal-vakwu, assemblaġġi ta 'drive manjetiċi u l-ħardwer tal-kontroll kollu jpoġġu f'kompartiment kompatt wieħed. M'hemm l-ebda rekwiżit għal kabinetti ta 'kontroll esterni waħedhom. L-installazzjoni tuża ħardwer standard għall-immuntar tal-arbli. Is-siti tal-proġett jistgħu jaqbżu investiment żejjed fuq bini ta 'kontroll iddedikat u faċilitajiet ta' appoġġ oħra.

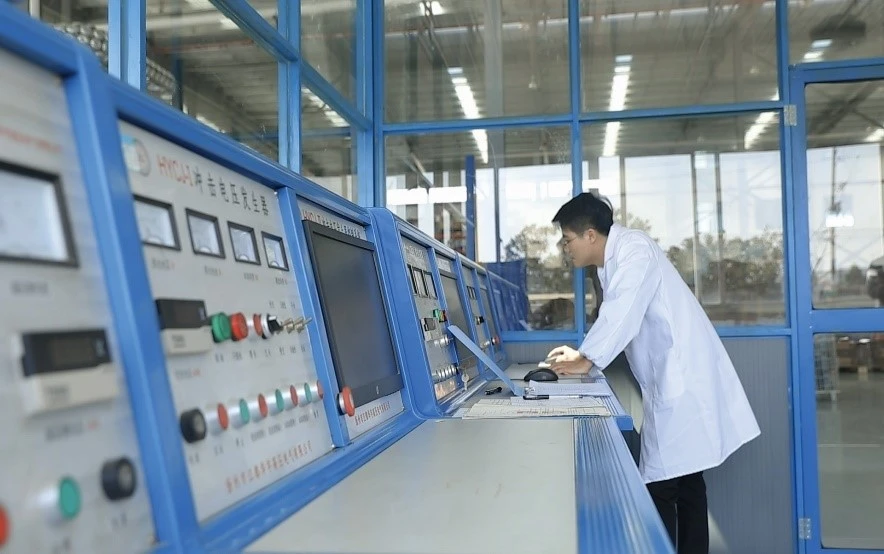

Standards u Ittestjar

Aħna nwettqu testijiet ta' validazzjoni multipli biex niċċekkjaw il-prestazzjoni fid-dinja reali-taħt xenarji operattivi differenti. It-testijiet tat-tip jevalwaw il-proprjetajiet dielettriċi, il-kapaċità ta 'short circuit breaking u l-prestazzjoni wara tixjiħ ambjentali fit-tul. Testijiet addizzjonali jiffokaw fuq il-prestazzjoni tal-protezzjoni lokali, li jkopru l-eżattezza tas-sejbien tal-ħsarat, l-eżekuzzjoni tas-sekwenza tal-protezzjoni u għeluq awtomatiku stabbli mingħajr inputs ta 'kontroll estern. Kull unità tissodisfa r-rekwiżiti IEC 62271 111 u ANSI C37.60, b'testijiet separati mwettqa biex jivverifikaw il-prestazzjoni tal-ġbir tal-enerġija.

Ippakkjar u Kunsinna

Ix-xokk u l-iskariku statiku jistgħu jagħmlu ħsara lill-elettronika ta 'kontroll sensittiva u lill-komponenti mekkaniċi waqt it-transitu, għalhekk miżuri protettivi xierqa huma applikati għall-ġarr. Kull unità tgħaddi minn kalibrazzjoni sħiħa tal-fabbrika qabel il-ġarr biex iżżomm il-parametri interni stabbli. Wara l-installazzjoni ta 'fuq l-arblu, huwa meħtieġ biss xogħol minimu fuq is-sit. It-tekniċi tal-qasam biss jiċċekkjaw il-kwalità tal-immuntar u jlestu l-verifika tal-parametri bażiċi qabel ma jqiegħdu l-unità fis-servizz. Taħt kundizzjonijiet ta 'tħaddim normali tal-grilja, reviżjoni kbira hija meħtieġa biss kull 20 sa 30 sena. Il-manutenzjoni ta’ rutina hija limitata għal spezzjonijiet viżwali sempliċi.

FAQ

Q: X'jissaħħaħ is-sistemi ta 'kontroll Auto Circuit Recloser waqt qtugħ tal-linja?

A: Kull recloser jiġi ma 'hardware ta' ġbir ta 'enerġija mibni. It-trasformaturi tal-vultaġġ jieħdu l-enerġija minn kondutturi ħajjin u jaħżnu l-enerġija f'capacitors lokali. Din l-enerġija maħżuna żżomm il-funzjonijiet ta 'kontroll, il-karatteristiċi tal-komunikazzjoni u l-loġika tal-protezzjoni jaħdmu anke meta l-enerġija tal-grilja prinċipali tonqos.

Q: Jistgħu l-Auto Circuit Reclosers jintegraw ma 'ċirkwiti ta' enerġija rinnovabbli?

A: Moduli ta 'protezzjoni direzzjonali jappoġġjaw l-integrazzjoni ma' infrastruttura ta 'enerġija rinnovabbli. Il-monitoraġġ tal-fluss tal-enerġija bidirezzjonali jgħin biex tinkiseb koordinazzjoni xierqa mal-ġenerazzjoni distribwita, u l-funzjonijiet ta 'protezzjoni jibqgħu affidabbli għal layouts moderni tal-grilja.

Q: Liema intervalli ta 'manutenzjoni jikkaratterizzaw l-Auto Circuit Reclosers?

A: Attwazzjoni kalamita permanenti u insulazzjoni solida jestendu ċ-ċikli ġenerali tas-servizz. Xogħol ta 'servizz ewlieni huwa ġeneralment meħtieġ kull 20 sa 30 sena, u x-xogħol ta' rutina fuq is-sit jeħtieġ biss spezzjonijiet viżwali bażiċi.
