EC Insulator Jiangxi Co., Ltd huwa wieħed mill-aktar manifatturi u fornituri affidabbli ta 'overhead recloser fiċ-Ċina. B'esperjenza abbundanti, aħna impenjati li noffru servizz tad-dwana ta 'kwalità għolja. Nitolbok li tħossok liberu li bl-ingrossa premium overhead recloser magħmul fiċ-Ċina hawn mill-fabbrika tagħna.

Ħarsa ġenerali tal-prodott

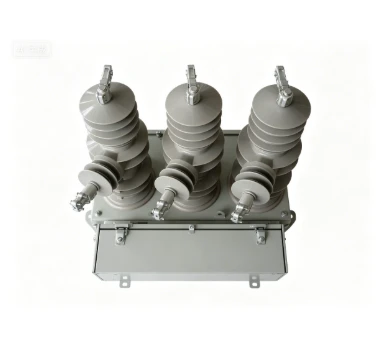

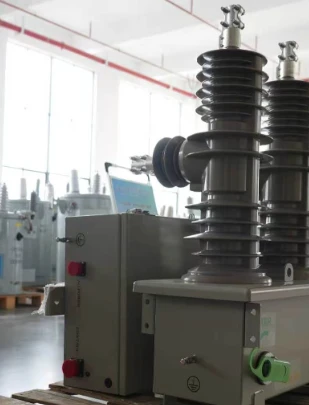

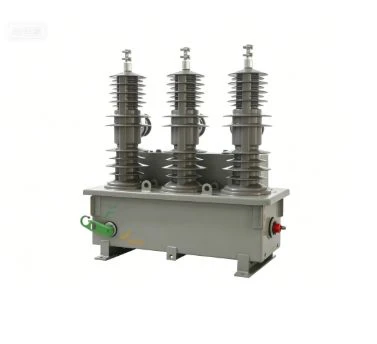

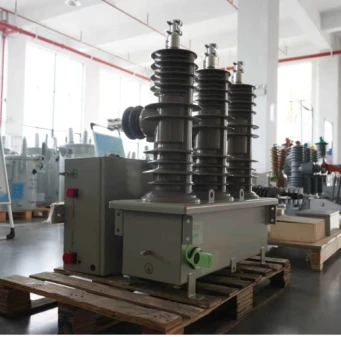

Ir-reclosers overhead tas-serje ZCR-OH tagħna huma unitajiet protettivi ddedikati għal linji ta 'distribuzzjoni overhead. Iddisinjat għal-kundizzjonijiet ta' qasam ta' l-arja fil-miftuħ inklużi tniġġis, korrużjoni taċ-ċpar-melħ u tagħbijiet mekkaniċi, dan it-tagħmir joffri protezzjoni affidabbli għal netwerks ta' distribuzzjoni immuntati fuq arbli-. Jista' jiskopri ħsarat, jiżola sezzjonijiet difettużi u jirrestawra l-provvista tal-enerġija awtomatikament, b'mod effettiv iqassar il-ħin ta' qtugħ tal-enerġija-għall-utenti finali-. Din is-serje tintuża ħafna għal proġetti ta 'protezzjoni tal-linja tad-distribuzzjoni overhead.

Karatteristiċi Ewlenin

Din l-unità kompluta hija żviluppata speċifikament għall-installazzjoni tal-arblu-. Tikkonsisti f'interruturi tal-vakwu, attwaturi bi-manjetiċi permanenti-stabbli u kontrolluri intelliġenti bbażati fuq mikroproċess-, kollha mmuntati ġewwa kompartimenti ssiġillati reżistenti għat-temp-. L-egħluq jista 'jiflaħ bidliet estremi fit-temperatura, umdità u stress mekkaniku minn tħaddim fuq il-post. Hija mibnija-fil-loġika ta' għeluq mill-ġdid tiddistingwi ħsarat temporanji minn difetti permanenti. Meta jseħħu ħsarat permanenti, ir-recloser se jissakkar biex jipprevjeni ħsara ripetuta lill-assi tan-netwerk. Skont l-ispeċifikazzjonijiet tekniċi, ir-reżistenza mekkanika tagħha tilħaq 10 000 ċikli operattivi.

Speċifikazzjonijiet Tekniċi

Klassifikazzjonijiet	Dielettriku Solidu
Klassifikazzjonijiet	15.5kV	27kV	38kV
Standard Applikabbli	IEC 62271-111/ANSI C37.60
Vultaġġ Rated (kV)	15.5	27	38
Kurrent nominali (A)	800	800	800
Frekwenza Rated (Hz)	50/60
Kurrent li jiflaħ għal żmien qasir-(kA)	16/3s

Kurrent ta' Nagħmlu Rated (kAp)	40/41.6
Vultaġġ li jiflaħ għall-Frekwenza tal-Enerġija Rated (kV)	50	60	70
Vultaġġ li jiflaħ l-impuls (kV)	110	150	170
Reżistenza Mekkanika (ħinijiet)	10,000
Medju ta' Interruzzjoni	Vakwu
Mekkaniżmu Operattiv	Attwatur Manjetiku manwali jew Bi-stabbli
Materjal tal-Boxx	HCEP

Applikazzjoni

It-tqassim raġonevoli tat-tagħmir itejjeb il-prestazzjoni ġenerali tal-protezzjoni tan-netwerk. Pożizzjonijiet tipiċi ta 'installazzjoni jinkludu punti ta' sezzjoni tal-linja, junctions tal-fergħat alimentatriċi, sezzjonijiet ta 'transizzjoni tal-linja u nodi ta' awtomazzjoni tad-distribuzzjoni. Meta sseħħ ħsara, is-segment difettuż biss ikun iżolat, u s-sezzjonijiet tal-linja b'saħħithom li jifdal jibqgħu enerġizzati. Dan ir-recloser huwa soluzzjoni preferuta għal feeders overhead rurali twal fejn il-lokazzjoni tal-ħsara veloċi hija kritika. Nota: Dan il-mudell huwa ottimizzat għal xenarji ta' muntaġġ ta' arbli overhead-. Valutazzjoni teknika addizzjonali għandha titlesta qabel ma tiġi applikata għal sistemi ta' kejbil taħt l-art.

Kostruzzjoni/Disinn

Is-serje ZCR-OH tieħu-kundizzjonijiet ta' tħaddim tas-sit tad-dinja reali bħala input tad-disinn ewlieni. Interruturi tal-vakwu, attwaturi permanenti-manjetiċi u moduli tal-kontrolluri jitqiegħdu ġewwa kabinetti reżistenti għat-temp-issiġillati biex jirreżistu t-trab, l-umdità u l-varjazzjoni tat-temperatura tul il-kurituri tal-enerġija. L-istrutturi tal-immuntar jaqblu ma 'fittings standard tal-arbli overhead mingħajr modifika speċjali. Il-boxxli HCEP jipprovdu prestazzjoni stabbli ta 'insulazzjoni ta' barra għal tħaddim fit-tul-fil-post.

Standards u Ittestjar

L-istandards tat-tagħmir overhead IEC 62271-111 u ANSI C37.60 jistabbilixxu l-qafas ta 'konformità. Ittestjar speċifiku overhead jivvalida l-prestazzjoni taħt kundizzjonijiet ambjentali overhead inklużi temperatura estrema, espożizzjoni għall-umdità, u tagħbija mekkanika. L-enfasi fuq l-ittestjar tinkludi verifika ta 'durabilità u affidabbiltà overhead.

Konfigurazzjonijiet mhux obbligatorji/Personalizzazzjoni

Għażliet ta 'adattament estensivi jindirizzaw rekwiżiti ta' applikazzjoni overhead. It-titjib disponibbli jinkludi diversi konfigurazzjonijiet ta' immuntar overhead, interfaces ta' komunikazzjoni, u overhead-settings speċifiċi ta' protezzjoni. Il-flessibilità tal-konfigurazzjoni tappoġġja l-adattament għal tipi differenti ta 'linji ta' overhead u kundizzjonijiet ambjentali overhead.

Ippakkjar u Kunsinna

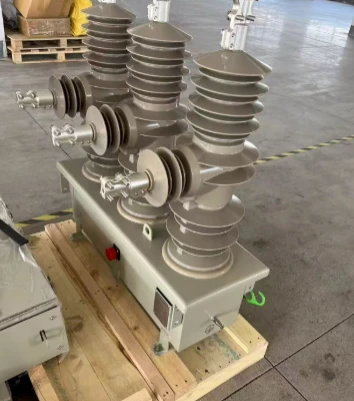

L-unitajiet huma ppakkjati f'kaxxi tal-injam rinfurzati adattati għat-trasport bil-baħar fuq distanzi twal-. Ippakkjar reżistenti-xokk jipproteġi l-komponenti interni kontra ħsara waqt it-transitu. Kull kunsinna tinkludi ħardwer tal-installazzjoni tal-muntaġġ tal-arblu komplut. Il-parametri tal-protezzjoni huma pre-konfigurati fil-fabbrika abbażi tad-dejta tal-proġett tal-klijenti biex inaqqsu l-ammont ta' xogħol tal--kummissjonar fuq is-sit.

FAQ - Line Recloser Mistoqsijiet Frekwenti

9.1 Kunċetti Bażiċi

Q: X'jagħmel lir-reclosers tal-linja differenti minn tagħmir ieħor ta' protezzjoni tal-linja-?

A: Id-differenza ewlenija tinsab fl-imġiba awtonoma ta' għeluq mill-ġdid u lock-out. Circuit breakers konvenzjonali ġeneralment jeħtieġu reset manwali wara t-tgerbib. Ir-recloser ZCR-SD jaħdem b'mod indipendenti: jipprova jirrestawra l-enerġija għal ħsarat temporanji, u jissakkar is-sezzjoni difettuża b'mod permanenti għal ħsarat permanenti. Dan inaqqas l-ammont ta' xogħol ta'-intervent manwali għal netwerks ta' żona-remota.

Q: Kif il-line reclosers jikkoordinaw is-sekwenzi ta 'protezzjoni tagħhom?

A: Jadotta loġika ta 'għeluq gradat. L-egħluq mill-ġdid b'veloċità-veloċi jibda l-ewwel biex jitneħħa l-ħsarat temporanji. Jekk il-ħsara tippersisti, iċ-ċikli ta' għeluq ittardjati se jibdew. Dan jibbilanċja l-kontinwità tal-provvista tal-enerġija u r-rekwiżiti tas-sikurezza tat-tagħmir.

9.2 Prestazzjoni Teknika

Q: X'jżomm l-operat tar-recloser waqt interruzzjonijiet tal-provvista tal-enerġija tal-linja?

A: Din is-serje tuża teknoloġija tal-ħsad tal-enerġija li taħdem waħedha-l-enerġija-. Jiġbed l-enerġija tax-xogħol direttament minn-kondutturi tal-linja ħajjin. Anke f'kundizzjonijiet ta' qtugħ ta'-grid-sħaħ, il-funzjonijiet ta' monitoraġġ u protezzjoni jibqgħu attivi, u m'hemmx bżonn ta' provvista ta' enerġija esterna awżiljarja.

Q: Liema sistemi ta 'insulazzjoni huma adottati għal dawn ir-reclosers tal-linja?

A: Solidu-insulazzjoni dielettrika hija applikata għal din is-serje. Tagħti prestazzjoni dielettrika stabbli taħt kundizzjonijiet differenti ta 'barra. B'differenza mill-alternattivi-mimlijin bil-gass, il-kostruzzjoni ta'-insulazzjoni solida telimina x-xogħol ta' mili-gass u l-manutenzjoni ta' monitoraġġ tal-pressjoni-perjodika.

Q: Jistgħu dawn ir-reclosers jimmaniġġjaw linji bi fluss ta 'enerġija bidirezzjonali?

A: Iva. Mgħammar b'loġika ta' protezzjoni-direzzjonali, l-apparat jadatta għal netwerks integrati ma' ġeneraturi distribwiti u sorsi ta'-enerġija rinnovabbli. Tidentifika l-fluss tal-enerġija bidirezzjonali u tesegwixxi azzjonijiet ta' protezzjoni korrispondenti biex iżżomm is-sikurezza tal--ko-koordinazzjoni tal-grilja.

Q: X'inhi l-limitazzjoni ewlenija meta jiġi applikat dan ir-recloser f'żoni kostali mniġġsa ħafna?

A: Għalkemm il-boxxli HCEP jipprovdu prestazzjoni tajba kontra-tniġġis, il-klijenti għandhom jiċċekkjaw id-distanza ta' creepage kontra rekwiżiti tal-livell ta' tniġġis-lokali. Għal siti kostali ta'-melħ-ċpar tqil, jistgħu jkunu meħtieġa miżuri esterni addizzjonali kontra t--tniġġis.

9.3 Installazzjoni u Manutenzjoni

Q: X'jissimplifika l-installazzjoni fuq il-post tul ir-rotot tal-linja tal-enerġija-?

A: Factory-pre-parametri ta 'protezzjoni kalibrati u ħardwer ta' kontroll integrat maqtugħin qasam-xogħol ta 'kummissjonar. Ir-recloser jappoġġja metodi standard ta 'installazzjoni tal-arblu-, sabiex it-timijiet tal-kostruzzjoni jkunu jistgħu jlestu l-erezzjoni b'mod effiċjenti.

Q: X'inhuma l-karatteristiċi-relatati tal-manutenzjoni ta' dan ir-recloser?

A: Grazzi għall-attwaturi permanenti-manjetiċi u struttura ta 'insulazzjoni dielettrika solida-, manutenzjoni perjodika ta' rutina mhix meħtieġa. Dan jgħin biex jitbaxxew l-ispejjeż operattivi taċ-ċiklu kollu-ħajja- għal proġetti ta' distribuzzjoni-netwerk.

9.4 Konformità Standard

Q: Liema standards japplikaw għaċ-ċertifikazzjoni tal-prodott?

A: Is-serje ZCR-SD hija ċċertifikata kontra IEC 62271-111 u ANSI/IEEE C37.60. Minbarra l-istandards ewlenin tal--prestazzjoni elettrika, l-ispeċifikazzjonijiet tat-test ambjentali-rilevanti u r-rekwiżiti ta'-ċiber-sigurtà tal-grilja huma wkoll sodisfatti biex tinkiseb konformità sħiħa.
